 MW/LW synchrodynVydáno dne 07. 04. 2014 (622 přečtení) poslední verze (ale bez nf zesilovače)

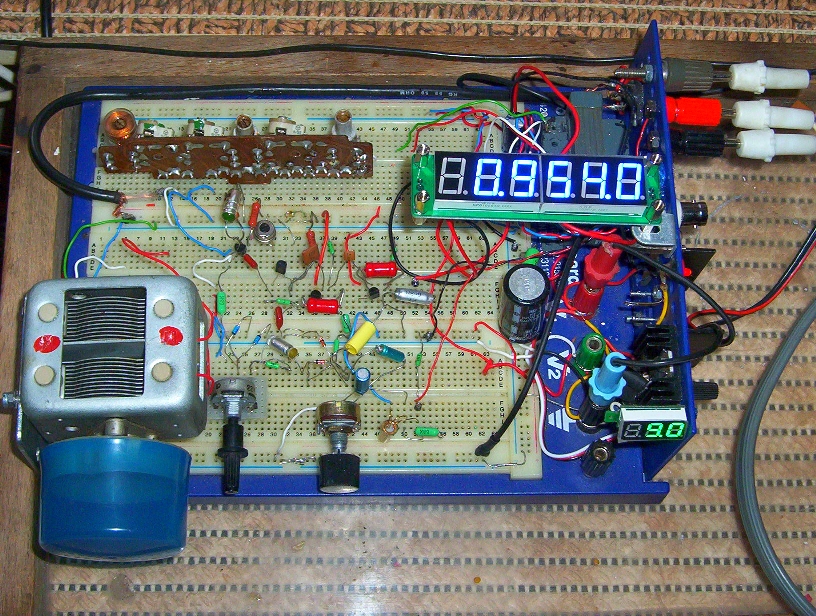

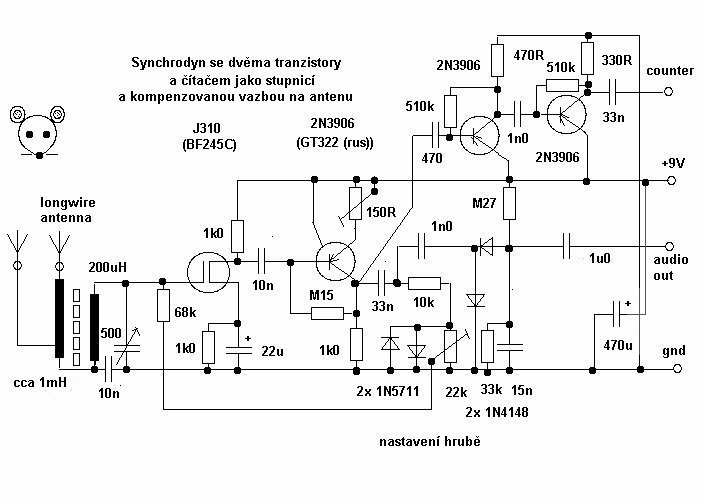

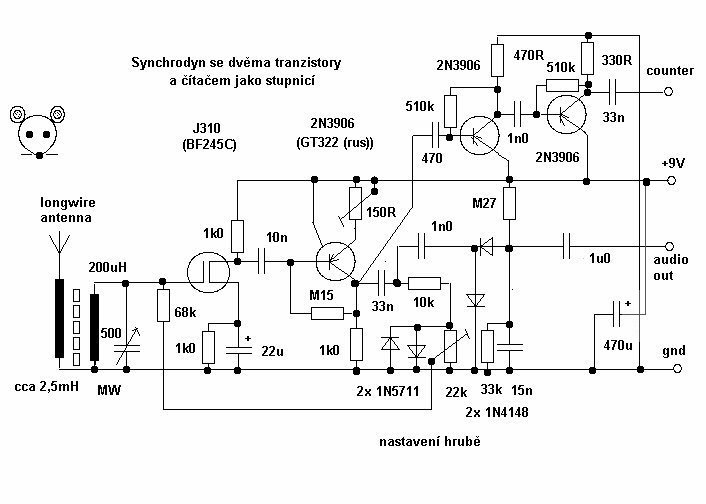

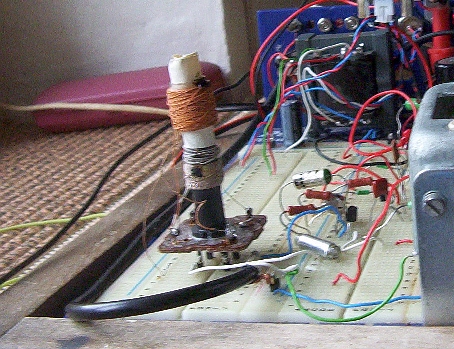

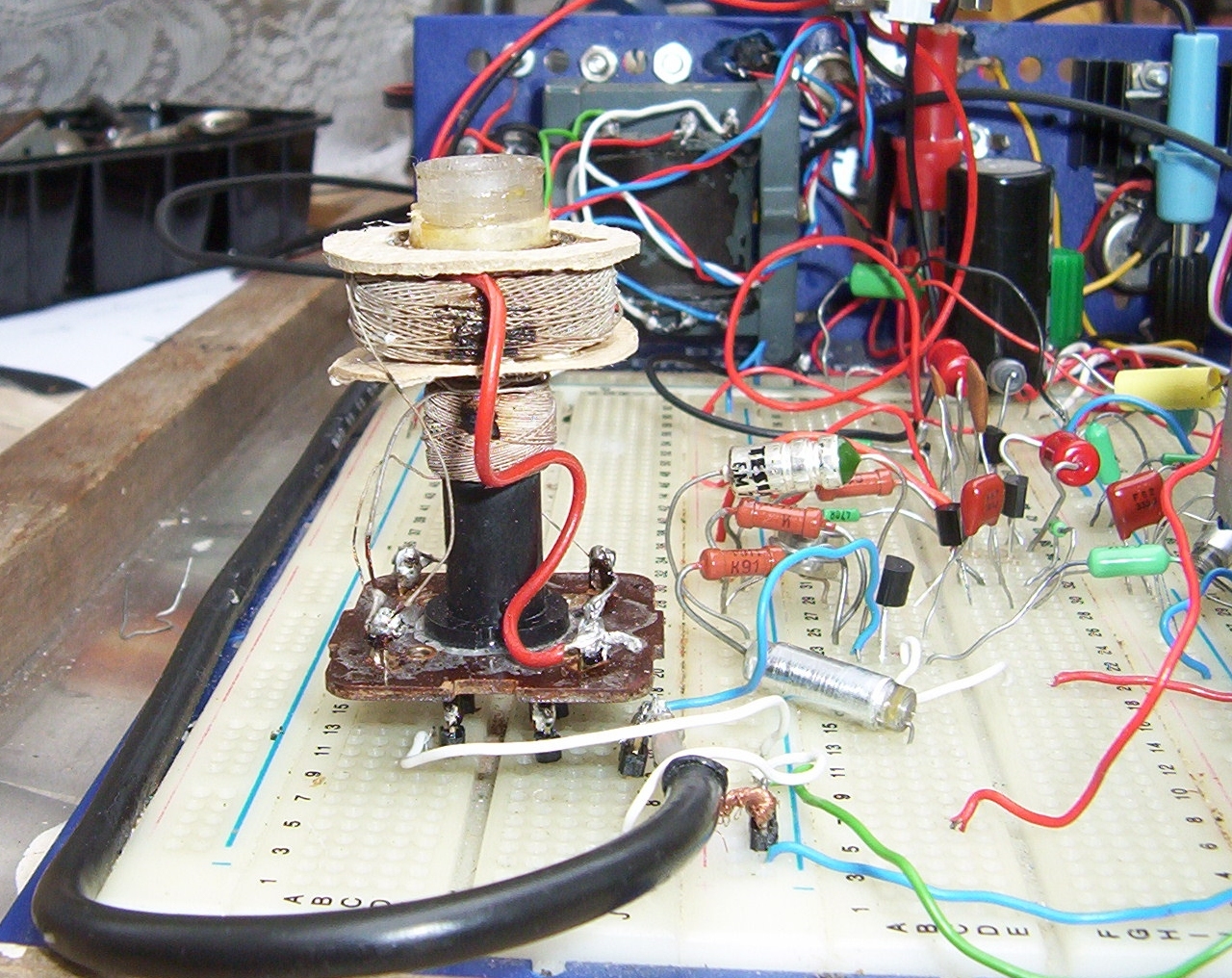

nebudu čekat až dojde ten zesák s LM386 a popíšu to předem. (Nyní - pokud to tam vidíte - tam mám jen zes na sluchátka se 102NU71, hi). Vstupní obvod Původní autor (tedy Dave) používal rám, podle mne je to moc velký a v paneláku nepoužitelný. Ferit zas má mizerný Q a stejně tady není obyčejně nikde blízkej vysílač. Buď teda použijete a navinete toroid (tam může být Q až 300, viz krystalka s mosfet) nebo vezmete cívku z toho kde je, u mě je z Rigy 103. Používám tu první s antenním vinutím a jde to pak vyměnit i za DV cívku. (I ve dne je na DV slyšet 4-5 stanic ovšem s venkovní antenou asi 25m - podobně je to na SV, ovšem večer jich na SV jsou desítky) Pokud nemáte ani původní cívkovou soupravu na zpětnovazební přijímače (elektronkové) což asi nemáte (a já taky né), musíte si něco obdobnýho vyrobit třeba ze staré mefy z elektronkovýho radia: cívku odmotáte asi na 190-200uH, přidáte asi 15 závitů na případnou zpětnou vazbu a nastrčíte na to DV cívku z feritky co má i odbočku. Volně, protože budete potřebovat posouváním nastavit vazbu dle anteny a připojení na odbočku nebo celou cívku! Pak ovšem obyčejně zjistíte, že to chodí buď jen dole nebo nahoře a budete tedy muset použít kompenzaci vazby kondenzátorem což je na dalším schematu. No a logicky vyzkoušet jak velký kond (tady 10n) je vhodný! To, že jfet je na zem přes odpory a ne přes cívku na funkci nemělo podstatný vliv (od je stejně u J310 source na cca +2V). V principu tam nejlíp chodí ty cívky z Rigy, ovšem nemám na porovnání žádný cívky ze vstupů flaškových radií. Oscilátor a zesilovače Zdá se, že příliš nezáleží zda je tam J310 nebo BF245C ač J310 se mi zdá lepší, podobně je jedno zda je tam GT322 nebo 2N3906, dokonce se neměnilo ani nastavení v jeho emitoru. Stejně tak asi bude jedno co bude v oddělovacím zesilovači pro čítač, pokud to tedy bude zesilovat, že. Použil jsem nakonec dva stupně abych měl jistotu že ten signál čítači bude stačit, ale myslím, že je jedno zda tam jsou Ge nebo Si tranzistory a možná jen bude nutné změnit odpory do bází. (Důvod k použití 2N3906 byl ten, že jich mám na rozdíl od 2N3904 plnou hrst.) Jinak podotýkám, že u mne to fungovalo líp, když NEBYL žádný kond přes trimr 150R! Jo a jako ten ellyt u J310 jsem použil tantal!! Diody Nejlíp je použít Ge diody, třeba GA201 nebo OA9 nebo GAZ51. Když už to nejde, tak jako demodulátor můžete použít (s ohledem na předpětí cokoliv, BAT42 i ty 1N4148.) Poněkud jiná věc je ten omezovač, tam mi teda 1N4148 chodily blbě, to nastavení bylo podivný i u BAT46, ovšem šly tam použít 1N5711. Zbytek je záhodno odfiltrovat dokonale vf složku z demodulovaného signálu jinak ji vám ten LM386 zesílí asi taky! Druhou věcí je případné vrčení ze stupnice. To by se mělo potlačit jednak oddělovači, druhak tím, že ten čítač napájím přes odpor 15R za kterým (i před kterým) je asi 1000uF. Pokud tam nebudete mít navíc zemnící smyčky tak bude ticho. Ty první dva tranzistory můžete nakonec napájet stabilizovaným napětím, u všeho ostatního to není nutný. Na závěr bych ještě dodal, že citlivost by se zvýšila laděným zesilovačem jenže to zas je na zkušební desace bez stínění problém. A je otázka, zda pak zas nebudete potřebovat z anteny na vstup udělat "RF Gain" abyste to uregulovali. Ovšem pokud jde o vyzařování: rozhodně to neruší "široko daleko" protože mi to neruší ani přijímač naladěný na shodnou stanici a zapojený na jinou venkovní antenu o pár metrů dál. Degen to ruší pouze pokud je asi do půl metru od toho synchrodynu. Na posledním obrázku je nová upravená cívka která už s ohledem na provedení nepotřebuje kompenzaci antenního vinutí. Vše je vf lankem, vazební vinutí je uprostřed a má asi 15 závitů. Ladící cívka má 200uH, antenní 1,5mH.
