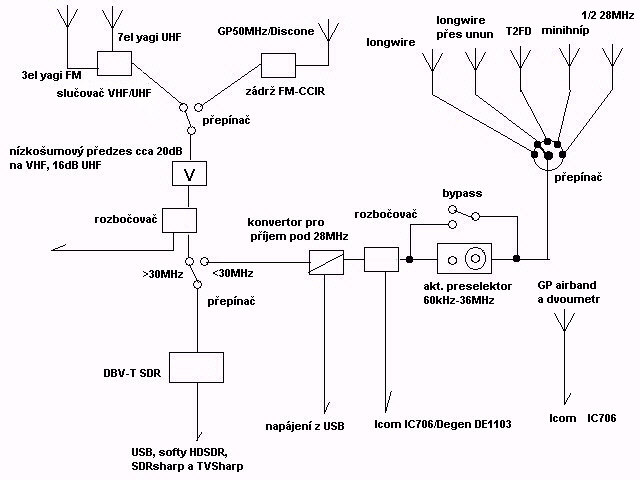

a jak to teda mám doma zapojený
A nakonec to vyšlo poněkud jinak jako když jsem to posledně popisoval. Ono to taky trvá, než člověk vyzkouší co a jak. Např. jsem vynechal už soft WRPlus protože mi k ničemu není, používám teda zatím jen HDSDR, TVSharp a SDRsharp. Přičemž ten TVSharp tam je jako že tam je, na TVDxy by asi bylo líp použít rovnou tu TV kartu FLY2000 v druhým komplu no a tam vede ten výstup z rozbočovače doleva. SWamozřejmě, že to šaškování se dvěma robočovačema zeslabí signál asi o 6-8dB (pro Degen o 3-4dB), jenže jinak a líp to nejde a zkušenost říká, že tomu SDR, Degenu i Fly2000 je to dost ukradený. Když jde sporadika tak je buď jak noha, nebo je nepoužitelná a rozdíl tho zesílení vás opravdu nevytrhne. Co vás "vytrhává" u SDR a FLY2000 je nízkošumovej předzes, né až tak jeho zisk! A Degen to evidentně nepozná (nebo to nepoznám já. Rakušák na 88.6MHz - pokud u mne doma vůbec je (no 15kiláků za Brnem není problém i na teleskop, že?!) - tak je furt stejnej rozbočovač nerozbočovač a vytrhla by to leda laděná propust u zesilovače a jeho použítí, to je pak na obsluhu ale dost pojeb!
V obrázku taky není zakreslený, že používám další unun na transformaci z minihnípu nahoru! Což dávalo pro preselektor, Icom i konvertor pro SDR radio silnější signály hlavně pod 1600kHz, jak už jsem tady kdesi psal.
Současně tam vidíte, že mohu připojit buď rovnou drát nebo zase ten drát, ale přes unun, přičemž pokud je to "rovnou drát" tak ten unun je zcela mimo!
Discone zatím nemám, až bude budu to buď přehazovat nebo vyrobím z rozbočovače další přepínač. (Popis jak to udělat tady už taky byl). A zádrž FM CCIR je záhodno používat aby tam nelezl bordel z FM CCIR.
Za tím přepínačem anten a teda před zesilovačem je ještě rozbočovač : jedna větev jak vidíte, druhá rovnou do Degenu, ten by totiž signál ze zesilovače už nesnesl - vyzkoušeno! Zapomněl jsem to tam zakreslit.
GPčko co mám na airband mám zatažený rovnou do druhýho vstupu Icomu kvůlivá Acars a tak. Nemá cenu se s tím drbat v SDR radiu ač to teda jde.
Aktivní preselektor jde přemostit (ale RF gain zůstává ve funkci, což se může hodit!) a před ním je teda ten přepínač anten, otočnej. Jinak mezi konvertorem a signálem rovnou z anten přepínám ne přepínačem ale přehozením kablu z DBV-T SDR na konektorech protože občas může být vhodný mít ten vstup na stole volnej na zkoušky. A na jaký? Až to vyzkouší BNG nebo až budu mít čas tak by tohle asi šlo použít s generátorem šumu jako wobler na nastavování obvodů! To by samozřejmě mohlo být velice zajímavý s ohledem na různý zádrže a propusti ať už na MW/SW nebo na VHF a UHF, ale tam zas nevím jak tam bude kdo šumět...
normálně by měly zdravě šumět zenerky, na UHF prej přechod od BFR90 (ale myším, že ještě lepší by byl polskej BFY90 a nemluvě o zrůdném KF189 nebo 190, hi!)
(A mimochodem K psaní jsem si pustil z pásky Kate Bush, to je žrádlo! To je hlásek přímo myší!!! I matka se mě ptala co to je za myš a venku na dvoře se schází kočky....)
Jinak jako zajímavý nápad mi přišel popis jak vytáhnout z Icomu mezifrekvenci (asi 62MHz nebo co) a tu pak pustit do toho SDR přijímače. Ovšem na to já nevidím a tak nemám odvahu do toho Icomu lézt natož někam bastlit konektor. Krom toho: to má význam na KV ale tam i to sdr samo jede celkem dobře, FM CCIR i OIRT bude úplně v prdeli protože to ten Icom neumí už sám od sebe a to samý platí pod 1,8MHz. Čili význam by to mělo snad pro ham bandy ale tam kde to potřebuju já asi ne. Jinak tá Funcube je prej lepší jak ten bazmek za tři kila, ovšem vyjde tak na 5litrů a ty kurvy vám ještě napaří DPH a clo! Čili do toho se nepohrnu.
Jiná možnost a levnější je něco postavit - ale na to už blbě vidím a v SMD bych to ani nezkoušel. A to nemluvím o shánění součástek neb Děs a GM a extra v Brně zásadně nemají nic a nikdy skladem. Ti kreténi posledně neměli ani tužkový GP alkaliky !!
