k SDR a nebo Icom706 a hlavně pod 2MHz.

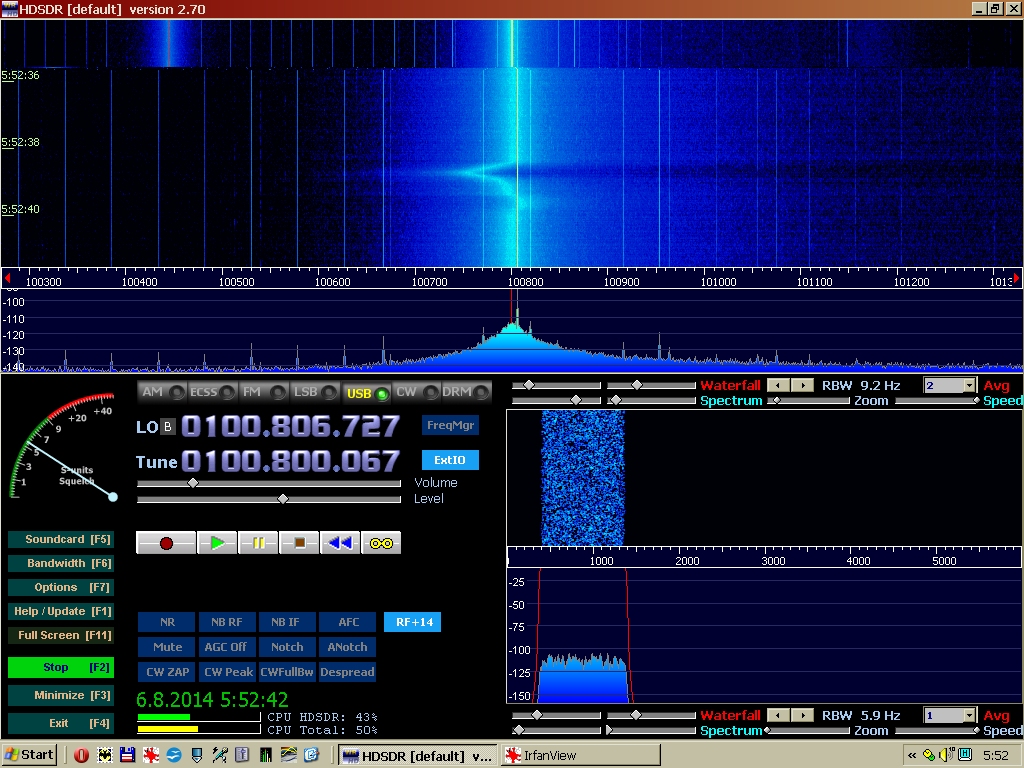

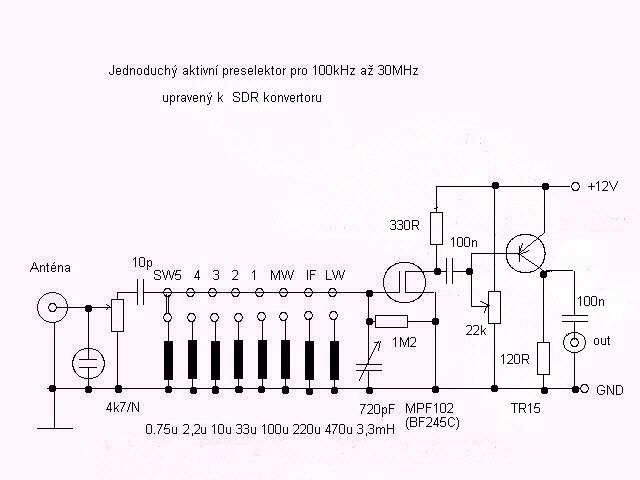

K tomu Icomu ale i k SDR pod asi ty 2MHz je potřeba mnohem větší zesílení jak je jeden j-fet. To stačí tak k Degenu a k tomu na cesty ven mám preselektor jen s jedním fetem - doma na Degen obyčejně přijímám jen FM CCIR. Dal jsem teda za fet ještě jeden stupeň no a to už se SDR jde (i pod 100kHz) a u Icomu nemusím zapínat ten jeho předzesilovač. Jinak to jde ovšem od 60kHz do 36MHz a dá se to přemostit a ta regulace signálu funguje i při přemostění: kdyby teda byl silný. Dole je jednak vidět, že se nyní dá preselektor ladit podle toho jak tam běhá ten hrb, druhak to že jde použít jednoduše KZZ71 jako generátor šumu a rázem vidíte jak ten preselektor nebo jinej obvod ladí či kam a jak je naladěnej! Čili: názorná ukázka že to jde použít i jako wobler! V takovým případě by ale u pasivních obvodů bylo záhodno ten šum zesílit nějakým MAR6 nebo tak něčím protože je slabej: tady to ovšem vynahrazuje ten zesilovač preselektoru!Jinak k použití toho tranzistoru TR15: byl doma, je do cca 200MHz a je PNP. Původně tam byl emitorový sledovač s nějakým KSY62 nebo KSY21 a tak bylo kvůli zvýšení zisku nejjednodušší neměnit nic jak tranzistor a nastavení předpětí. No a když to jelo, už na to nesahám, že.
Preselektor jinak
K tomu Icomu ale i k SDR pod asi ty 2MHz je potřeba mnohem větší zesílení jak je jeden j-fet. To stačí tak k Degenu a k tomu na cesty ven mám preselektor jen s jedním fetem - doma na Degen obyčejně přijímám jen FM CCIR. Dal jsem teda za fet ještě jeden stupeň no a to už se SDR jde (i pod 100kHz) a u Icomu nemusím zapínat ten jeho předzesilovač. Jinak to jde ovšem od 60kHz do 36MHz a dá se to přemostit a ta regulace signálu funguje i při přemostění: kdyby teda byl silný. Dole je jednak vidět, že se nyní dá preselektor ladit podle toho jak tam běhá ten hrb, druhak to že jde použít jednoduše KZZ71 jako generátor šumu a rázem vidíte jak ten preselektor nebo jinej obvod ladí či kam a jak je naladěnej! Čili: názorná ukázka že to jde použít i jako wobler! V takovým případě by ale u pasivních obvodů bylo záhodno ten šum zesílit nějakým MAR6 nebo tak něčím protože je slabej: tady to ovšem vynahrazuje ten zesilovač preselektoru!
)
