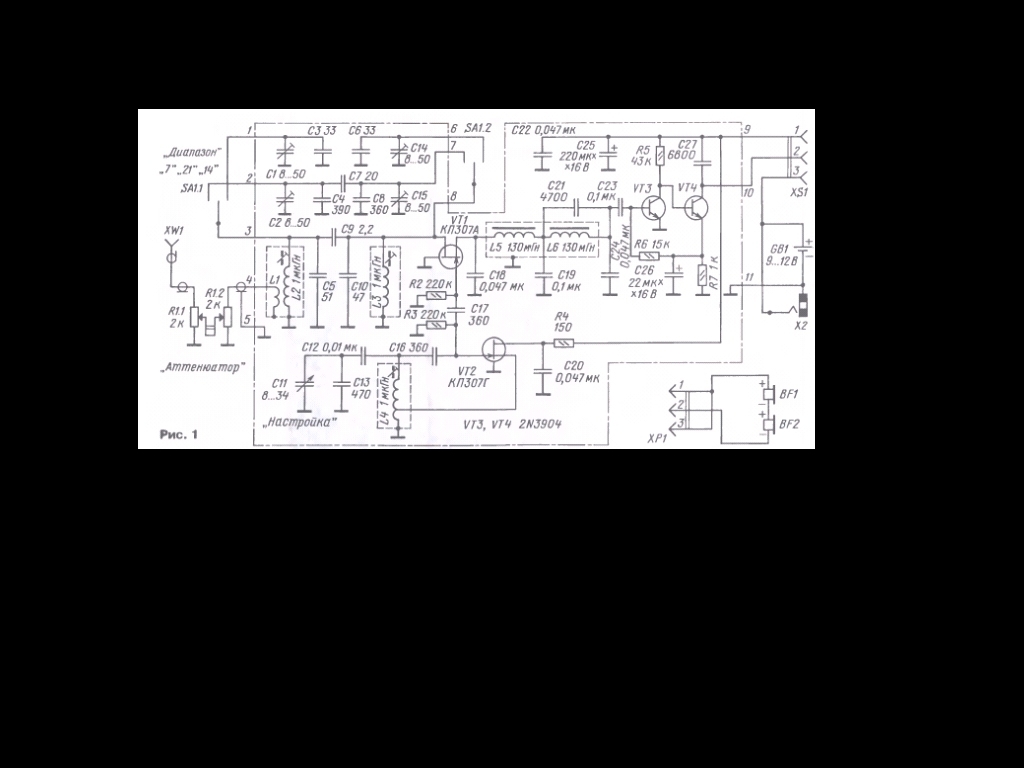

![]() ![]() Vydáno dne 21. 07. 2010 (295 přečtení) s šíleným zapojením ![]() takový časopis (česky) u nás tak si ho i objednám, hi! Především tam vidím nový projekt: přijímač na tři bandy, šílené zapojení, ovšem poněkud ho upravím. Jednak to nf nebude dost silný takže asi přidám LM386 nebo podobnou potvoru. Druhak použiju jen dva bandy. Aby to bylo jednodušší a vyšlo levněji, neb pokud to udělám na 7 a 14MHz, mužu zase jako stupnici použít ten čítač od Flajzara co jsem upravil tak že umí zobrazit i dvojnásobek měřenýho kmitočtu. Což bude dobrý, neb oni používají jen jeden nepřepínaný oscilátor a jeho harmonický! Princip směšování je dost divoký, takže to zde zatim nebudu rozebírat. Ono to přeložit není tak jednoduchý a pochopit taky ne. Jinak by to šlo i na 14 a 28MHz, že, ale: čím vyšší kmitočet tim blběji se dělá stabilní oscilátor. Navíc 28MHz je dycky záležitost jednou za 11 let, nebo na léto, ale 14MHz chodí furt a 7 celkem taky. Oscilátor budu ovšem ladit variptákem, že, tady nebude potřeba ani aripot, akorát dám jemný doladění. Vyjde to levněj, 3kila za aripot je dost a pochybuju že mi zas někdo nějaký pošle zadarmo, hi!. Napájení dám 12V a na variptáka dám stabec 8V a bude. Mělo by to vlezt do stejný krabičky jako ten rx na 50MHz akorat bez měřáku to bude, on je tam skoro zbytečný. Na orientaci stačí stupnice na poťáku a na přesný frekvence je "Flajzar čítač". Stejně tak vykopnu přepínač a vstupní propust budu spínat diodama. Tim padem bude jedno jak jsou k přepínači dlouhý přívody. A narvu to vše na jednu desku, tady není potřeba počítat s výměnnými moduly. A ta nf propust čili horní zádrž je snad i lepší jak ty u Polyakovů! Šla by jistě použít i tam! Propouští tak do 2,4kHz a na 5kHz je potlačení snad 50-60dB! Tímpádem máte slušnou selektivitu neb přijímač je na SSB a CW, že. Trochu jsem jen přepočítal na Elsie hodnoty: tlumivky budou 100mH, neb ty sou v GM nebo složíte dvě 47mH z Děsu v serii. Kondy pak 68n, 150n a 6n8. Počítám, že tranzistory by měly jít použít BF245, údaje toho ruskýho nemám, vy jo? Vstupní propust fakt musí mít cívky asi 1uH a vysoký kapacity aby měla velkou strmost hran. (Simuloval jsem to na Elsie a třeba s 6uH to bylo uplně blbý...) Budou teda na kostřičce, a dle okolností se tam dá jádro buď z mosazi nebo ferit - jak mi to vyjde a kam to bude potřeba doladit. Kondenzátory použiju tentokrát "myší" od MICA a slídový teda. Už mě ty tolerance keramickejch kondů nebaví. Vstupní atenuátor by snad stačil i s jednoduchým potenciometrem a s odbočkou na cívce místo vazebního vinutí. Oscilátoru ale zastabilizuju napětí někde na 8-9V. Pro 7MHz a 1uH cívky mi vychází asi 470pF a vazební kond 27pF. Na 14MHz je to pak vazební 6p8 a ladící asi 120pF. Rád bych se obešel bez předražených kapacitních trimrů, třeba to půjde. Na 14MHz by to mělo potlačit signály z pásma 7MHz o 55dB. To je o 9S. Snad to bude stačit, ale většina lidí stejně používá antenní ladící členy a preselektory co to ješte zvýší. Navíc mám myší dojem, že 14MHz chodí přes den ale 7MHz né. To zas chodí v noci ale to nechodí 14MHz... Na přijímači by tak měly být akorát 4 knoflíky: hlasitost s vypínačem, ladění plus doladění a atenuátor plus přepínač pásem a zezadu spínač co připojí na vstup napájecí napětí pro aktivní antenu. Porod bude zase sehnat nějaký knoflíky a poťáky s delšíma oskama, že. Navíc stejnýho typu aby byly stejně vysoko nad plošným spojem... Jo, ten výstup na čítač bude muset zase mít oddělovací zesilovač, že. To samý bude nutný pro výstup nf na zvukovku (RTTY, SSTV a podobně, že). Podotýkám, že realizace se dá čekat tak v září, v tom hicu ani krysa nehrabe! ( Celý článek | Autor: Krysatec | Počet komentářů: 0 | Přidat komentář | ![]() ![]() |
|
