podivně domrvený vstupy aneb: nic asi nejde pořádně, že?

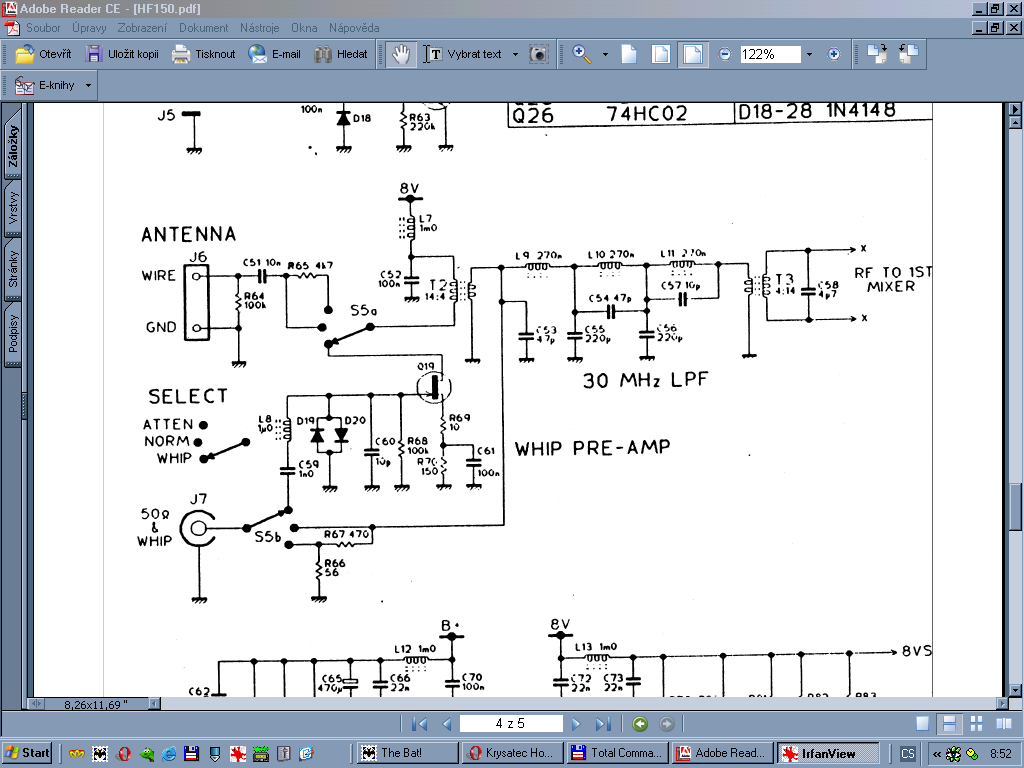

No stačí se podivat na schema. To by jeden zdechl! Na Lo-Z vstupu je sice chráněný fet diodami, ale až kdesi v prdeli, takže se nepochybně prorazí i ten vstupní kond, že?!
Děs a hrůza je uplně nechráněný vstup Hi-Z na longwire, nikdo se neobtěžoval použít diody ač tady jsou třeba víc jak na koax vstupu, a ke všemu je tam odpor 100k (na co tak velký??) a pokud to znám z DX394, nepochybně bude on i kond v SMD čili se to proflákne hned! Vrchol všeho je, že to napětí pak proletí i do napájecí větve +8V což je prasárna nejvyššího stupně! Buhví co pak ještě taky proflákne, že? Fakt úžasný!!! Já doporučoval bych dat diody rovnou na vstupní konektory ( antiparalelně jako u FETu ale třeba i dvě a dvě v serii) a ne je cpát kamsi kde na nic nejsou! A pak se divte když se vám vyhulí vstup, když jde někde bouřka!!! A ty kondy pokud jsou v SMD bych vyměnil za něco civilizovanýho na stovky Volt. Bože, jak muže někdo takhle dojebat ochrany, to nevim!
Loewe HF150
No stačí se podivat na schema. To by jeden zdechl! Na Lo-Z vstupu je sice chráněný fet diodami, ale až kdesi v prdeli, takže se nepochybně prorazí i ten vstupní kond, že?!
)
