 Gisperův násobič
Vydáno dne 11. 11. 2011 (205 přečtení)
přišlo majlem

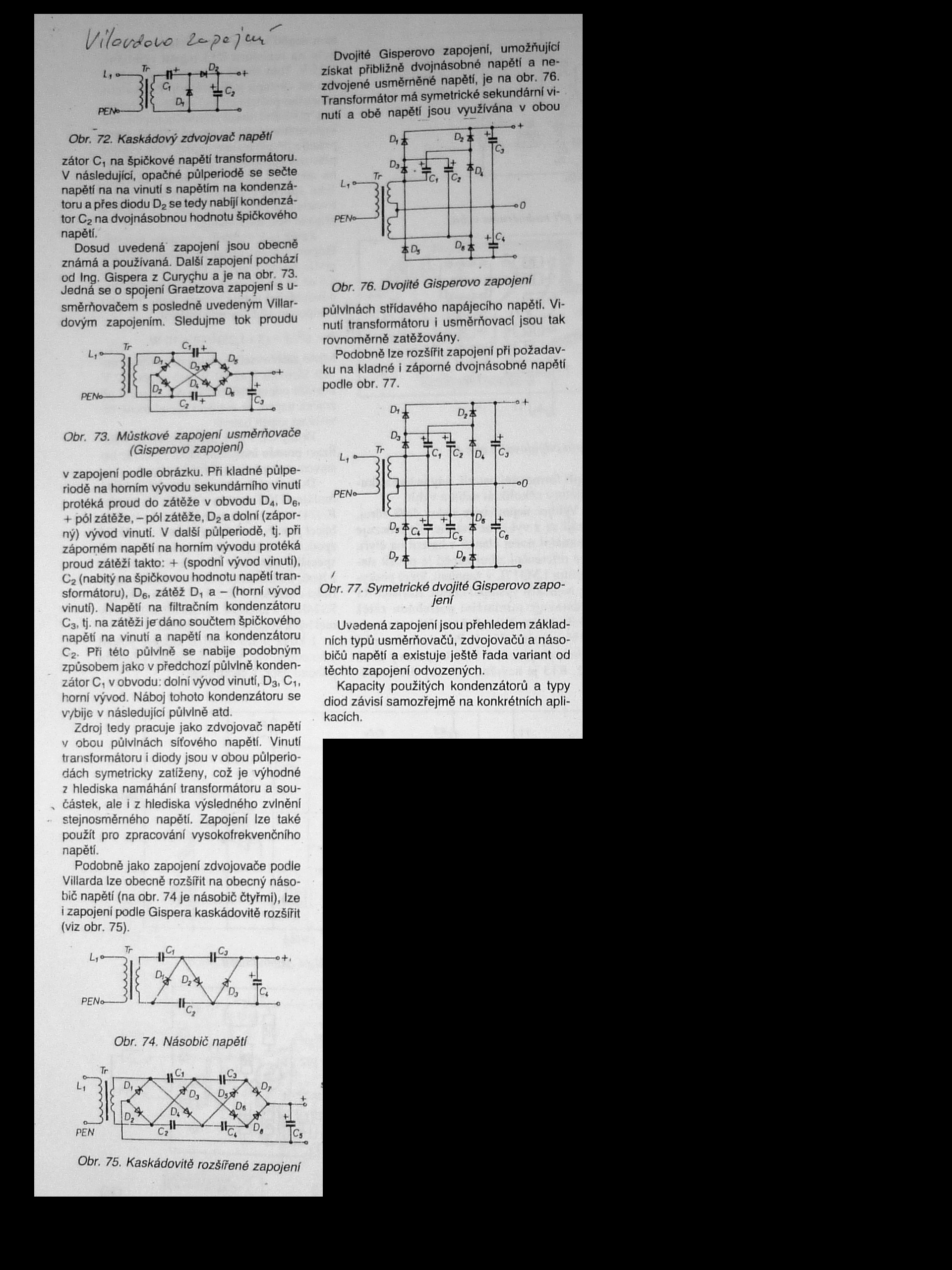

 a bylo to v nějakým starým AR. Potřebuje to miň diod, miň kondů a nepotřebuje to bipolární kondy což je asi duležitější. Já už ale ten násobič mám v bedně takže to předělávat nebudu. Na rozdíl od starýho Greinachera na tohle se už asi lehce úvahou přijít nedá. Asi by bylo vhodný používat trafo 2x24V a cca 0,3-0,5A, to snad někde bude (v Děsu mají tohle - Trafo 16VA, 230V/2x24V/2x0,33A, ta40/B, 58,8x49,8x42,2mm, 550g a jak jinak, v celý republice mají 6 kusů, že?!). Má to ale myslim jednu nevýhodu. Z Greinachera mužete z každýho stupně odebírat napětí takže třeba pro vstup přijímače klidně 50-80V z prvního graetzu a z násobiče brát jen 2U pro anodu koncový elektronky. Což jsem mimochodem chtěl a to i kvuli filtraci. Čim vic totiž ty násobiče zatěžujete tim blběji je to vyfiltrovaný a tim vic mu po vynásobení klesne napětí při zátěži. Takže je to jednodušší ale ne vždy výhodnější. Navíc pro tu první flašku obyčejně tak vysoký napětí nepotřebujete.
( Celý článek | Autor: Krysatec |
Počet komentářů: 0 |
Přidat komentář |
  )
|
