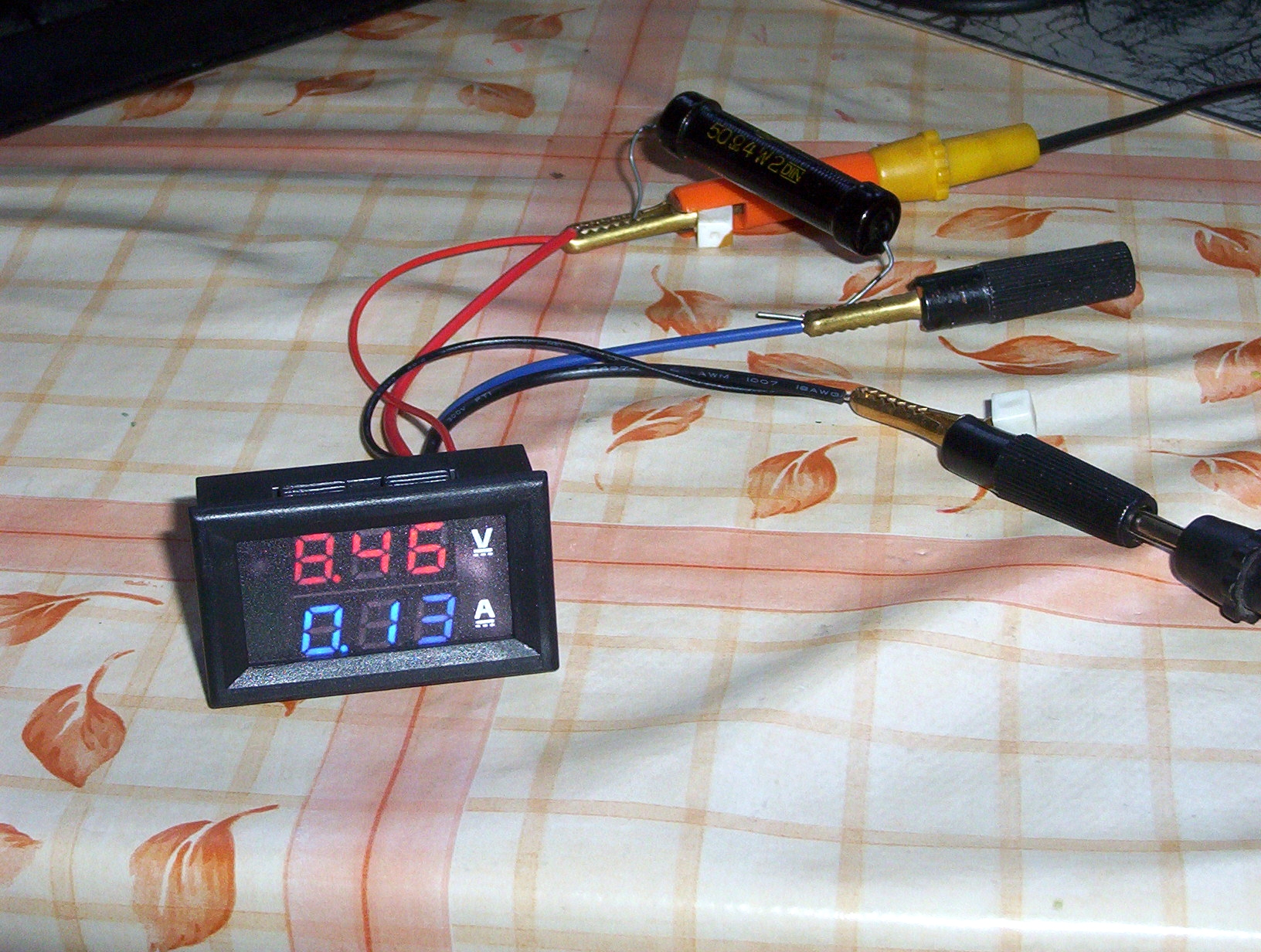

Jak vidíte, už je tadyk jako myš! Jak se zapojuje je vidět na prvním obrázku (došel jsem na to zkusmo): napájení je od asi 4V výše a jsou na to ty dva tenký - červený a černý drát. Ovšem jde to i z měřenýho napětí pokud měříte nad 4V a je ten zdroj schopnej dodat proud těm LED! Což u mě náhodou je. Ovšem pozor, neručím za to DO jakýho napájecího napětí to jde, ale myslím že do 28V jistě, jinak by mi to už vyhořelo, hi. Ve zdroji uvnitř nebo kde je možnost napájet to jinak bych to tak udělal.

Tlustý dráty jsou tři, červený na plus, černý na mínus a z modrýho leze mínus ven na zátěž jak vidíte na obrázku. (Nevím zda to nejde i jinak, ale taky nevím proč to hledat když takhle mi to funguje)

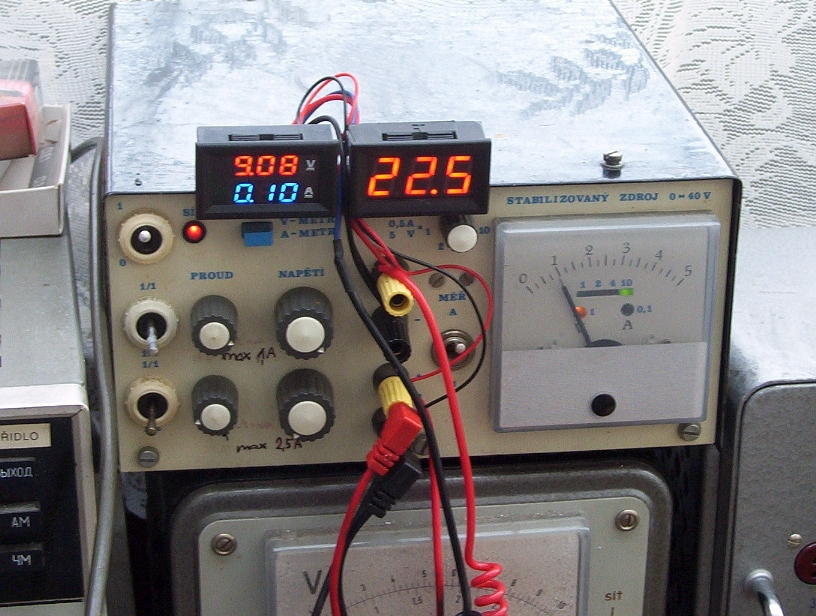

Nestrkal jsem to do díry, ale jen za tlapky nastrčil na přečnívající plech starýho zdroje co jsem dostal od Honzy Pellara - jak vidíte, taky to stačí a nemusím teď přepínat rozsahy nebo mezi V a A metrem. Tuším že ta sranda celá vyjde na kilo! No tak za to si v Děsu patrně nekoupíte ani panelový měřidlo či ručičkovej indikátor na magič, hi!

Jinak já ten zdroj užívám jen tehdy pokud potřebuju víc jak 12V. Jinak leží vedle testeru elektronek páč ho užívám na žhavení (protože na tom testeru se to žhavící napětí odečítá ještě blběj jak na tom zdroji). Takhle si aspoň zaručeně neodeserete žhavící vlákno jen proto, že někde bylo něco blbě přeplý nebo nějaký zařízení protože jste přehlídli, která LED násobků svítí na V metru.

A na závěr obrázek s ještě jedním V metrem:
