téma * AF-meter
Vydáno dne 19. 07. 2009 (441 přečtení)

podle Ramona Vargase (v angl. originálu!)

Novy1 Hello all,

Two nights ago I found a use for a Japanese-manufactured AC126 germanium
transistor. I was testing a 500-uA meter using a silicon driving stage excited
from the audio output of my 1m x 1m loop antenna xtal receiver. A simple
Ge-diode and capacitor voltage clamp would give the DC component for driving the
base of the transistor. A voltage amplifier stage with 60 units of gain preceded
the AC-DC converter stage. The gain was too low for a nice deflection. "Time to
use a germanium transistor", I said. I was lucky to find one AC126 in a spare
parts box in the room closet at midnight. Shhhh! Don´t type too loud!!

In normal ambient temperature, the transistor's collector leakage current was a
bit high (0.3mA or so). The meter's needle deflected with no signal at all to
almost half the scale, when using two exhausted alkaline 1.5-Volt Duracells. I
resorted to a compensation circuit for the leakage current, in common use in the
50's and 60's. It worked nicely!

The night before yesterday's the circuit (in a protoboard) was RF-hot. A
0.0022uF mylar capacitor connected from the left PN2222 transistor's base to
common ground cooled down the RF energy. Voila! The circuit started responding
only to audio signals, while the instrument's needle swung to and fro happily,
following average audio variations.

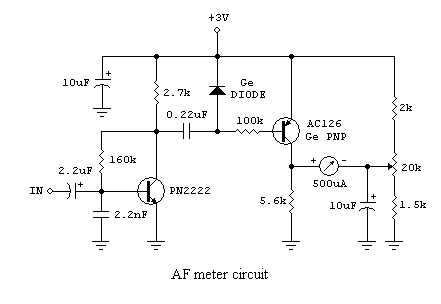

The circuit diagram has been uploaded as "AF Meter Circuit" to the Photos
section, "Ramon's loop-antenna crystal sets" Sub-album.

Kind regards,

Ramon

P.S. The meter has 600 ohms DC resistance and needs 0.3 Volts for full scale
deflection.

-----------------------------------------------------------------------------

A krysí poznámka:

podle mý zkušenosti by bylo lepší použít u nás něco jako GS502...507 a to ještě
nejlépe v inverzním zapojení! Tedy zaměnit kolektor a emitor. Ty tranzistory
jsou více či méně symetrické a zesilují i tak! První věcí je ovšem to, že už
tak oproti AC126 mají výrazně nižší Ice0, asi tak poloviční až desetinový!
V inverzním zapojení pak ovšem ještě nižší.

Např. jeden kus vykazoval zesílení 500 při Ice0 33uA a inverzně 180 při Iec0
16uA a druhý pak 125 při 150uA a inverzně 116 při Iec0 60uA! Kdysi jsem ho
používal jako zesilovač na S-metr s A224D, měřidlo bylo asi 1mA a nevyžadovalo
to ani můstek jako Ramonovo zapojení. (Těch cca 30uA tam nebylo ani vidět...
ale 300 už vidět bylo!) Prostě byl jen v emitoru tranzistoru do plusu přes
odpor kterým se nastavovala maximální výchylka. (logicky báze do IC vedla taky
přes odpor...))
