 Balun k longwireVydáno dne 28. 08. 2006 (2385 přečtení) levně a jednoduše

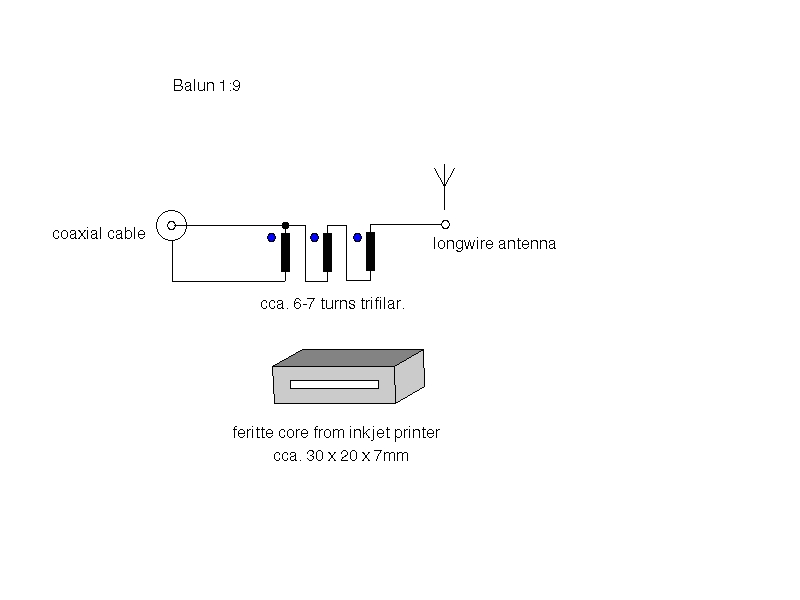

Balun k dlouhodrátové anténěČasto potřebujeme někde natáhnout jako anténu drát víceméně nedefinované délky (vůči vlně) a pak bývá problém, jak ho zapojit do přijímače (nebo i vysílače). Jednou z možností je balun. Ty se často dělají z kabelu, ovšem to má smysl pouze pro jednu frekvenci. (viz například: http://www.geocities.com/CapeCanaveral/lab/5185/electronics.html) Pokud potřebujeme balun pro více frekvencí, není to už tak jednoduché. Obvykle je známý pouze balun 4:1 ze symetrické antény na asymetrický vodič a to jako symetrizační člen k TV přijímači. Pokud máme jen jeden drát a potřebujeme vyšší převod impadance, je ale možné použít uvedené zapojení. Podotýkám, že nejde o "transformátor a s odbočkou" ale o "vedení", tudíž se vine trifilárně a nikoli jedním drátem! (Zapojení jsem ulovil v jedné německé knize na chalupě u OK2SCS...) Jelikož jsem neměl vhodný toroid, zkusil jsem jinou věc: jádro uvedených rozměrů z inkoustové tiskárny (kam se dávají kvůli potlačení rušení na páskové vodiče.) No a vinutí je třemi vodiči utrženými právě z páskového vodiče provlečeného jádrem, což vyšlo 7x. (Tlustší vodič či lankou bude lepší, ale záleží, "co proleze dírou"). Účelem bylo vyzkoušet, "co to udělá" na nízkoimpedančním vstupu přijímače DX394. Ono není často problém připojit vysokoimpedanční antenu přímo (neb i DX394 má takový vstup taky), ale je nutno si uvědomit, že celý svod pak působí jako anténa a to hlavně tak, že radostně loví rušení z širokého okolí. Takže je pak třeba udělat svod koaxiálem a jelikož ten má malou impedanci, je pak potřeba použít ten balun. Zdá se, že i ferit z tiskárny lze použít, neb výsledky byly uspokojující. Jednak pokleslo rušení indukované do antény, tj. do jejího přívodu v blízkosti přijímače ze sítě 220V. Druhak se anténa přizpůsobila především v pásmu DV a SV, ale i v některých částech KV a tím se získal vyšší signál! Například v pásmech DV a SV až o 3S oproti zapojení bez balunu. Nikde jsem nepostřehl zhoršení, i když v pásmech nad 21MHz je asi lepší použít rovnou jiný typ antény a T2FD dávala na některých KV pásmech sice slabší signál, ale s ještě nižším rušením. Vzhledem k tomu, že starých tiskáren se všude na smetištích válí mraky, bych doporučoval vyzkoušet si toto zapojení! Možná budete příjemně překvapeni! Krysa | ||||||||||||||||||||||||||||||||||||||||||||
