V ruském časopisu Radio 11/2008 vyšel zajímavý návod na přijímač na tři pásma
se spínaným směšovačem a pouze jedním oscilátorem na všechna pásma bez
přepínání. Zapojení mne hned zaujalo, neb není obvyklé. Rozhodl jsem se ovšem
jen pro dvě pásma a to 7 a 14MHz (ač by šlo i 14 a 28MHz, ale mám dojem, že
na 28MHz je lepší "Polyakov mixer".)

Důvody byly hned tři: 21MHz mne až tak nezajímá, přepínat tři propusti malým
trojpolohovým a dvojitým přepínačem se jeví z hlediska jeho dostupnosti na trhu
málem nemožné, ale hlavně: jako stupnici opět používám upravený čitač, který
umí zobrazit dvojnásobek měřeného kmitočtu a který jsem použil už jako stupnici
k Polyakovu na 50MHz pásmo. A protože se zde používá na obě pásma oscilátor na
7MHz, stačí mi na 14MHz pásmo přepnout čítač.

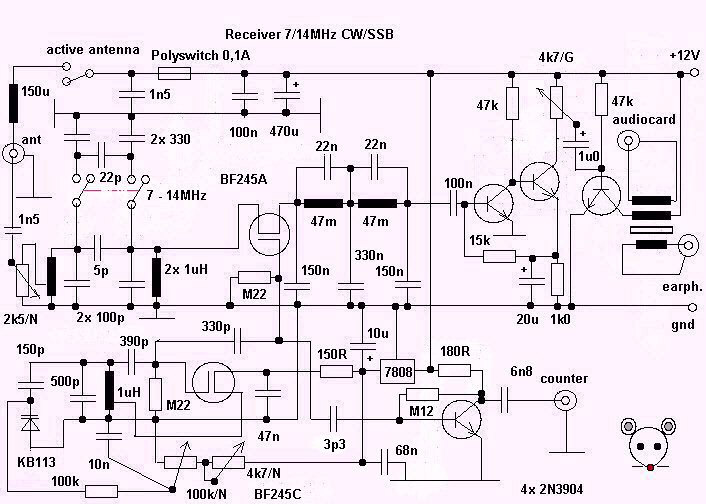

Zapojení jsem poněkud upravil a použil běžné JFETy neb původní ruské asi nikdo
nesežene. Nebudu zde rozebírat
"jak a proč to tak směšuje s jedním oscilátorem", či
"co to je za divné zapojení směšovače" - doporučuji původní článek a jeho
odkazy na princip demodulace. Pokud tedy umíte rusky a azbuku, že. Podstatné
je, že to funguje, ač nevím, zda Polyakov mixer není lepší. U té příležitosti
bych měl ale jeden nápad: pokud jste stavěli mou modulovou konstrukci Polyakova
na pásmo 3.5MHz a máte na destičce pouze vstupní propusti a Polyakov mixer,
můžete zkusit vyrobit směšovač a propusti dle tohoto návodu (ovšem propusti na
3.5MHz, že) a zkusit zapojení porovnat! (Jediným problémem by mohlo být napětí
z oscilátoru: je pravděpodobné, že tento typ demodulátoru potřebuje vyšší jako
Polyakov!)

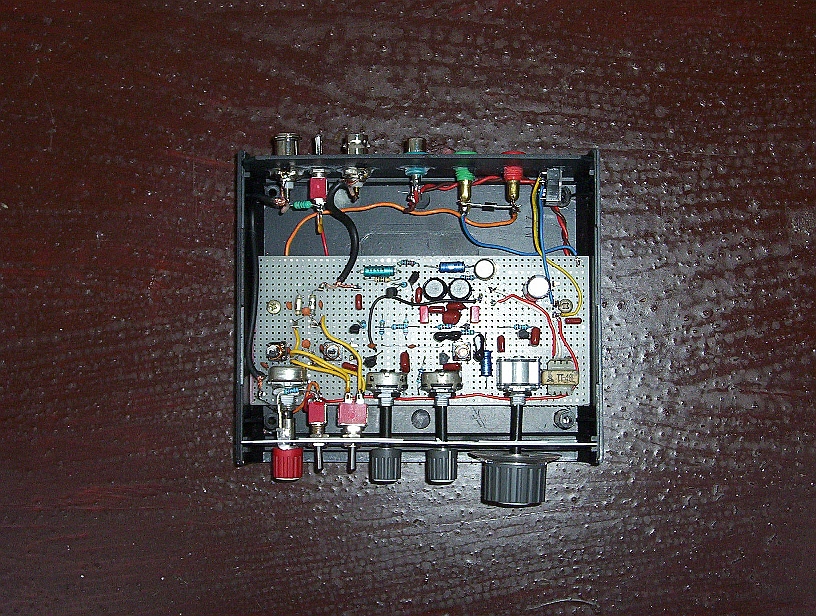

Vše jsem stavěl na zkušební desce, neb nebylo jasné, co a jak bude fungovat.
Pročež je vhodné rozložit si součástky lépe než je mám já a především dát nf
propust co nejdále od výstupního trafa! (Tak jak to mám já to pořád není dost
daleko). Nebo alternativně navinout tlumivky do hrníčků. Šlo by sice navrhnout
jinou desku, ale ani programem to není jednoduché a dodatečné úpravy se pak
těžko provádějí. No a až to vyzkoušíte, už to asi nepředěláte, neb
"Se zkušební deskou na věčné časy a nikdy jinak", že!?

Vstupní propusti jsou relativně široké, takže nebudete nutně potřebovat
dolaďovací trimry. Původně jsem chtěl zkusit přepínání propustí pomocí
spínacích diod, ale po hodině testování (a nadávání) jsem došel k závěru, že ten
Rus dobře věděl, proč tam dává přepínač... Cívky jsou na kostřičce průměru 5.5
mm a mají asi 16 závitů, odbočka na vstup je na třetím závitu. Vazební vinutí
by ale mohlo vyřešit galvanické oddělení anteny i jejího zemnění! Feritové
jádro neznám, bylo z televizní mezifrekvence a ve skutečnosti je v každé cívce
jen jeho polovina! Vinutí je lakovaným drátem cca 0,25mm. Propust se nejlíp
nastaví tak, že na vstup přivedete signál z vf generátoru na 7/14MHz a výstup
zapojíte přes odpor cca 2k2 na vstup osciloskopu. Prolaďováním generátoru to
nastavíte tak, aby bez útlumu prošlo asi 14 až 14,4MHz a po přepnutí
zkontrolujete zda projde také 7 až asi 7,2MHz což dostavíte případně
paralelními kondenzátory ke kondenzátorům 330p. Potlačení pásma 7MHz při příjmu
v pásmu 14MHz bylo více jak 60dB. Což by tedy mohlo stačit a navíc na větší
selektivitu mezi pásmy lze použít preselektor.

Předzesilovač, aktivní preselektor nebo aktivní antenu je možné napájet z
antenního vstupu /12V, max. 100mA/. Vratnou pojistku Polyswitch vřele
doporučuji, vydrží i hodiny do zkratu (vypnutá) aniž by vyhořela. Vratné
pojistky jiných výrobců se chovaly spíše tak, že ve zkratu vyhořely a bylo
nutné "vrátit se do obchodu pro jinou"!

NF filtr jsem poněkud upravil a měl by být strmější jak původní. Navíc původní
filtr měl tlumivky 130mH což u nás neseženete ani omylem, takže jsem použil
47mH neb nic lepšího v GESu nemají a mít nebudou. Potlačení je teoreticky asi
60dB na frekvenci 4kHz. Čímž je daná selektivita přijímače. Pozor ale na jednu
věc: např. na příjem SSTV kolem frekvence 14230kHz potřebujete nf signál i na
2.3kHz, což teoreticky moje propust moc nedá, ovšem v reálu to fungovalo...

NF zesilovač je víceméně původní, tedy po regulátor hlasitosti, původní místo
něj měl sluchátka 4k Ohm navíc s paralelním kondenzátorem 6n8, který měl dělat
to, že vyladil rezonanci sluchátek někam k 1kHz pro příjem CW. Ovšem tyhle
sluchátka v dobrém stavu má u nás málo kdo. Přidal jsem tedy jeden nf stupeň a
zadělal si tím na řadu problémů. Chtěl jsem totiž zesilovač s trafem, tím se
pak dají galvanicky oddělit nejen sluchátka ale hlavně výstup pro zvukovku
počítače na příjem CW, RTTY či SSTV. Jinak totiž rušení leze z počítače do
přijímače, a další jsou pak problémy se zemními smyčkami a tím, že počítač je
na "ochranném kolíku spojeném s nulákem" v zásuvce zatímco antena uzemněná což
pak způsobuje opravdu "úžasné jevy"! (Například proudy hrnoucí se z
"ochranného kolíku" do země antény...)

Zesílení nf zesilovačů je ale veliké, převeliké a trafo radostně vyzařuje
magnetické pole do tlumivek nf filtru, takže ho musíte dát od nich co nejdál,
pokud tedy není magneticky stíněné! Vše jinak radostně piští jako hejno myší!
Já nakonec použil koncové trafo z japonského přijímače, kde jsem jedno z
původních budících vinutí použil na výstup na sluchátka a reprodutorové na
zvukovku pro "MIC IN". Musel jsem ale navíc přidat dva odpory které nejsou ve
schematu, neb při lepším rozložení součástek nemusí být třeba: v serii s
kondenzátorem do báze koncového tranzistoru je odpor 2k2 a v serii s
potenciometrem do "+" je odpor 1k5. Navíc jsem nakonec v koncovém stupni použil
KF508, což ale není nutné. Pouze jsem si "nechťa" spálil ten 2N3904 když jsem
zkoušel zapojit blokovací kondenzátor mezi bázi a emitor a on byl nabitý...
Mimochodem, pokud byste měli čím měřit indukčnost primárního vinutí trafa, šlo
by kondenzátorem asi taky vyladit někam na 700Hz a tak zvýšit signál CW stejně
jako byly původně doladěné ty sluchátka. Sám jsem použil kondenzátor 68n, což
mj. snížilo možnost rozkmitání zesilovače vyzařováním do nf propusti ač změny
ve zvuku jsem nezaznamenal. Problém bude, čím tak velké indukčnosti měřit.
Patrně ale nebude důvod, proč nepoužít i jiné nf zesilovače, které jsem už měl
u svých "Polyakovů"! Na sluchátka (používám ARF 200) ovšem stačí i tohle a
navíc na odposlech můžete doma použít "bedny" a zvukovku počítače.


Oscilátor je s JFETem, důvod proč je zde BF245C a na vstupu BF245A (ač by tam
měl být spíše BF245B) je ten, že tomu nejlépe asi odpovídaly parametry těch
původních tranzistorů. Kondenzátory by měly být slídové, keramika je
nepoužitelná. Leda snad jako blokovací nebo vazební na oddělovací stupeň pro
čítač. Cívka má také 16 závitů a odbočku asi na pátém závitu od země. Jádro je
ovšem mosazné, protože to jinak nešlo doladit - můžete ale použít méně závitů,
např. 12 a odbočku na čtvrtém závitu. Jeden oddělovací stupeň stačí, sice se po
připojení čítače mírně změní kmitočet, ale není pravděpodobné, že byste to
dělali za provozu. Vhodné je zkontrolovat jaký signál jde z výstupu zesilovače
a popř. upravit bázovým odporem pracovní bod. Faktem je, že to nemusí být
dokonalá sinusovka, neb v čítači se to stejně ořeže. Rozsah ladění je cca 6,95
až 7,2MHz což značí dvojnásobek při příjmu v pásmu 14MHz, kde se využívá na
směšování druhá harmonická oscilátoru. Napětí pro oscilátor a varikap
stabilizuje IC 78L08. Stabilita oscilátoru je pak výrazně lepší. Z 8V ovšem
můžete napájet i ten oddělovací stupeň! Jinak je možné, že do serie s
kondenzátorem 6n8 bude vhodné dát odpor cca 470R, záleží na citlivosti čítače.

Problémy bývají s "vrčením". Za to ovšem může plastová krabička, magnetická
pole se indukují do nf filtru a museli byste použít krabičku z magnetického
plechu (hliník na to nepomůže). Stačí mít nějaké síťové trafo cca 30cm od
přijímače! Problémy bývají i se zemními smyčkami v napájení (přijímače a
čítače), rozdílné potenciály "ochranného vodiče" a skutečného uzemnění, mizerné
nf kabely z GESu které stínění pouze simulují, nebo taky špatné blokovací
kondenzátory v napájení. Vhodné je mj. použít oddělovací člen, který galvanicky
oddělí antenu od přijímače, používá se např. u kabelové TV.

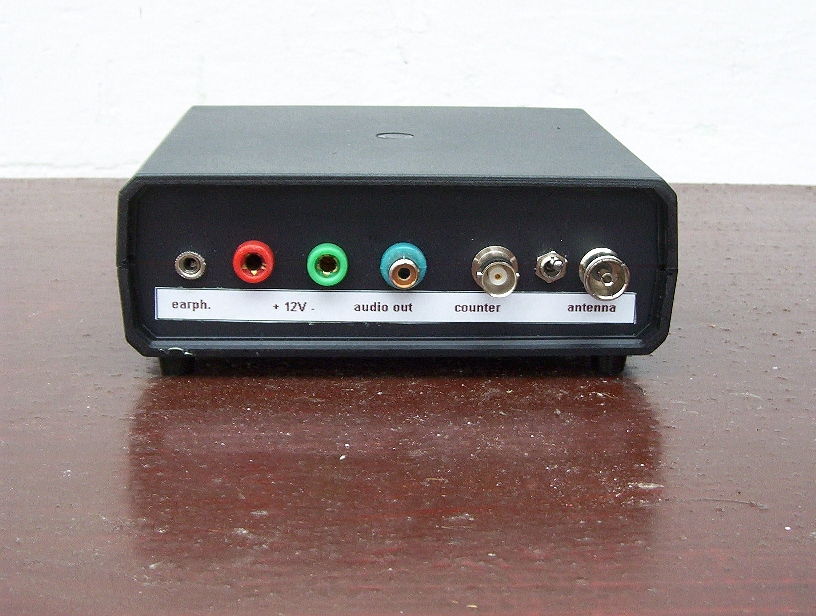

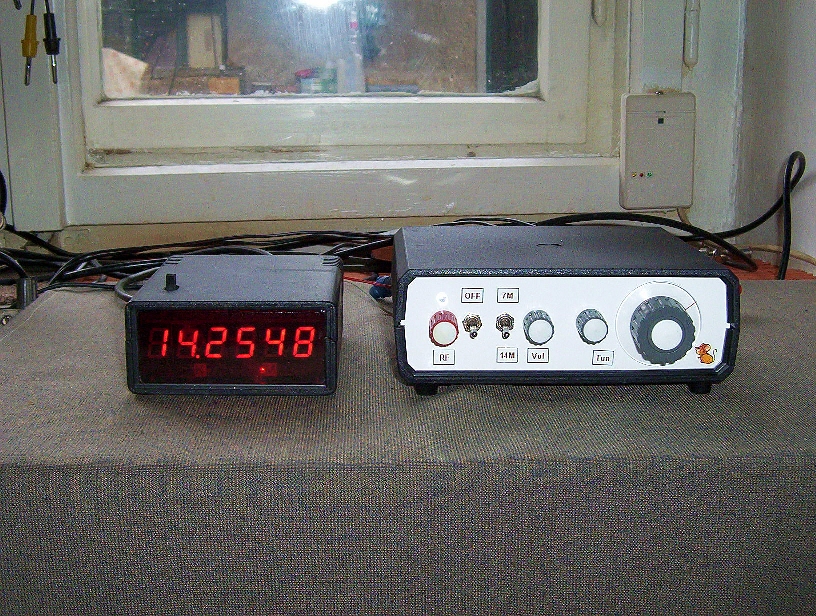

Pokud jde o design, lepší jiné knoflíky za rozumné peníze než ty bývalé
"od Tesly" dnes asi neseženete. Natož s "plexišipkou". Krabička je KP6 z GESu,
ale musíte snížit o několik mm distanční sloupky pro desku spojů, jinak vám
vyjdou hřídelky mimo střed panelu! Přední panel je "elegantně bílý" což je
důsledek toho, že jsem původní ztratil a náhradní neseženete. (Poněkud mi to
připomíná doby, kdy jste si po ztrátě "špuntu" do umývadla museli koupit nové i
se špuntem. Též krabičky připomínají výrobu Forda před cca 100 lety: můžete mít
jakoukoliv barvu, pokud je to černá...) Vyrobený je z plastové folie - dle
papírnictví "na plastelínu" a doporučuji slepit dvě vrstvy na sebe neb je
tenká! Nebo alespoň nalepit kousky jako výztuhy tam, kde zapadá do krabičky.
Bylo by též vhodné vzít kus plechu a vyvrtat v něm díry na potenciometry a na
něm dotáhnout jejich matice, tím by se vše výrazně zpevnilo!

Přijímač funguje dobře, ač se mi zdá, že Polyakov mixer je lepší. Jenže u mých
Polyakovů jsou předzesilovače a zde ne! Hodí se tak použít např. aktivní
preselektor, tím se zvýší jak odolnost proti průniku z jiného pásma tak
citlivost. Jeden jednoduchý je například zde:
http://krysatec.benghi.org/phprs/view.php?cisloclanku=2007030604 a napájet by
také šel z přijímače! Při stavbě doporučuji všechny součástky měřit a
kontrolovat. Příklad: divil jsem se proč mi nejde pásmo 7MHz. Použil jsem
paralelně ke kondenzátorům 330p keramické kondenzátory ze sáčku označeném z
prodejny 4p7. Až to "nešlo", zjistil jsem, že v sáčku byly kondenzátory "681"
čili 680p! Nikde taky není dané, že místo odporů 220k nedostanete 220R či 2M2...


Pokud vám při příjmu prolézá AM rozhlas, stačí stáhnout RF gain a je klid.
Teoreticky byste mohli použít i tři rozsahy a upravit tak čítač, ale nejsem si
jist, zda bude s krystalem 4MHz pracovat - ten byste potřebovali aby zobrazoval
trojnásobek měřeného kmitočtu. (Původní krystal je 12MHz, na dvojnásobek
potřebujete 6MHz.) Čítač zobrazující dvojnásobek kmitočtu a používající
poloviční krystal je totiž dost líný se zobrazením! V principu tak spíš ladíte
podle signálu a pak si přečtete kde jste naladění. Orientační stupnici by ovšem
šlo navrhnout na počítači a podlepit jí ladící knoflík. Použití Aripotu není
k ladění nutné, ač pokud ho doma máte, použít ho můžete, bude se vám lépe ladit!

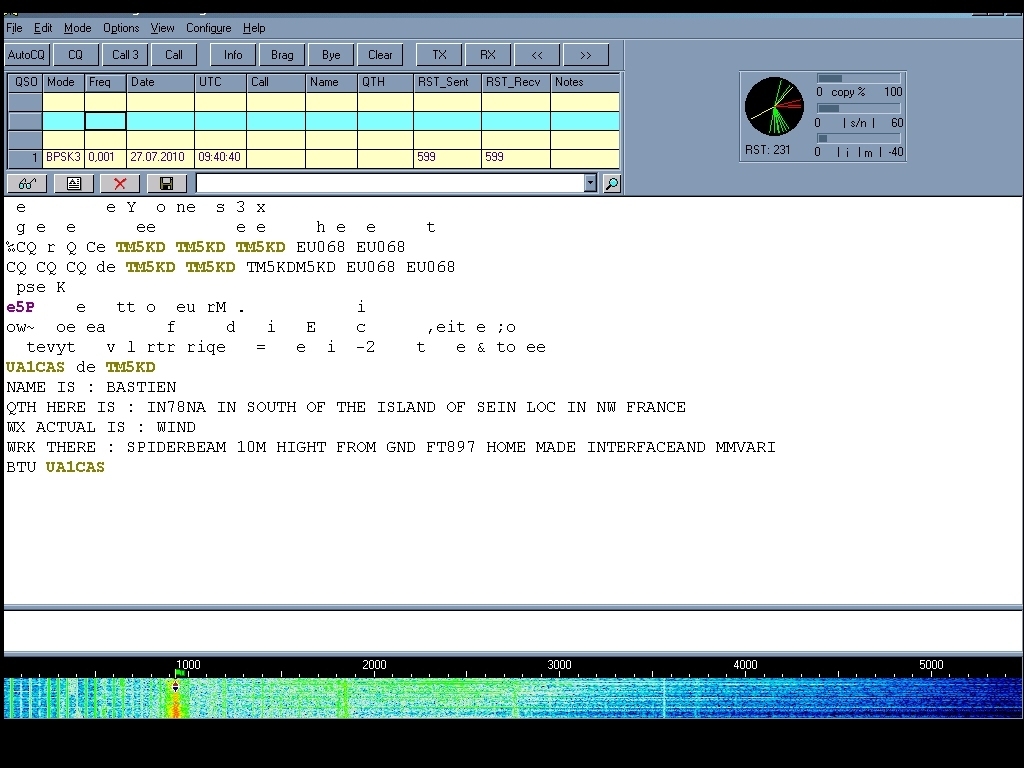

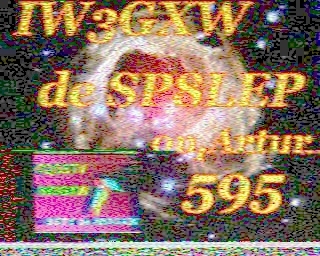

Zkoušel jsem přijímač s programy pro CW, RTTY, SSTV a PSK a vše fungovalo
velice dobře! Na 14MHz jsem slyšel (i bez preselektoru, a též přečetl softem
CWGet) třeba stanici 6V7W což má být Senegal. Používám ovšem 40m longwire
antenu a unun nebo T2FD.
