 Zajímavý přijímač
Vydáno dne 17. 11. 2005 (2881 přečtení)
Jednoduchý přijímač s lambda diodou

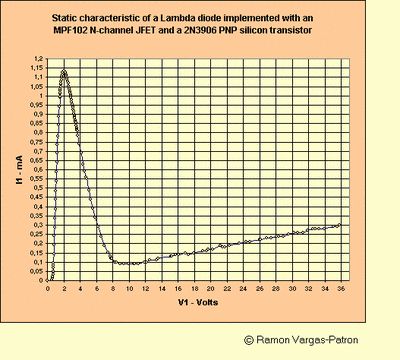

Patrně jste už viděli zapojení různých oscilátorů nebo dokonce dip-metru s
lambda diodou. Proto se omezím pouze na vysvětlení, že lambda dioda pracuje

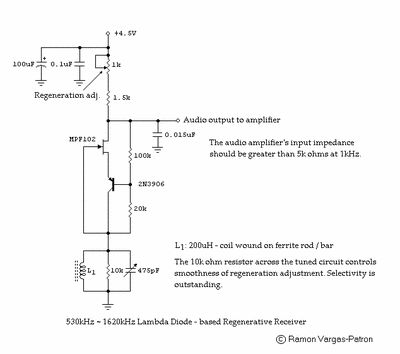

jako negativní odpor a tím dokáže rozkmitat laděný obvod. Obyčejně se
používá kombinace dvou fetů, ale kolega Ramon Vargas (který pracuje na
univerzitě v Limě v oboru telekomunikace) navrhl jiné zapojení, které používá
kombinace fetu a bipolárního tranzistoru jako přijímač pro střední (či dlouhé)
vlny. Laděný obvod je běžný: feritová tyčka s vinutím a ladící kondenzátor,
ovšem zatlumený odporem 10k bez kterého obyčejně nejde rozumně nastavit stav
před rozkmitáním. (Obdobně používají shodný odpor i zapojení dip-metrů pokud
pracují v těchto pásmech.) Jako nf zesilovač jde použít prakticky jakýkoli
zesilovač s vyšším vstupním odporem (nad 5k na frekvenci 1kHz). Závěrem bych
ještě dodal, že pokud navážete na ladící obvod venkovní anténu, nesmíte
zapomenout na to, že pokud se obvod rozkmitá, bude logicky vysílat signál
dookolí a tak by mohl rušit příjem jiným posluchačům stejně, jako každý
zpětnovazební přijímač!
( Celý článek | Autor: Krysatec |
Počet komentářů: 2 |
Přidat komentář |
  )
|
| Původní web | |
| Kalendář | |
| Brno ONLINE | |
|
Patrně jste už viděli zapojení různých oscilátorů nebo dokonce dip-metru s
lambda diodou. Proto se omezím pouze na vysvětlení, že lambda dioda pracuje
jako negativní odpor a tím dokáže rozkmitat laděný obvod. Obyčejně se
používá kombinace dvou fetů, ale kolega Ramon Vargas (který pracuje na
univerzitě v Limě v oboru telekomunikace) navrhl jiné zapojení, které používá
kombinace fetu a bipolárního tranzistoru jako přijímač pro střední (či dlouhé)
vlny. Laděný obvod je běžný: feritová tyčka s vinutím a ladící kondenzátor,
ovšem zatlumený odporem 10k bez kterého obyčejně nejde rozumně nastavit stav
před rozkmitáním. (Obdobně používají shodný odpor i zapojení dip-metrů pokud
pracují v těchto pásmech.) Jako nf zesilovač jde použít prakticky jakýkoli
zesilovač s vyšším vstupním odporem (nad 5k na frekvenci 1kHz). Závěrem bych
ještě dodal, že pokud navážete na ladící obvod venkovní anténu, nesmíte
zapomenout na to, že pokud se obvod rozkmitá, bude logicky vysílat signál
dookolí a tak by mohl rušit příjem jiným posluchačům stejně, jako každý
zpětnovazební přijímač!
